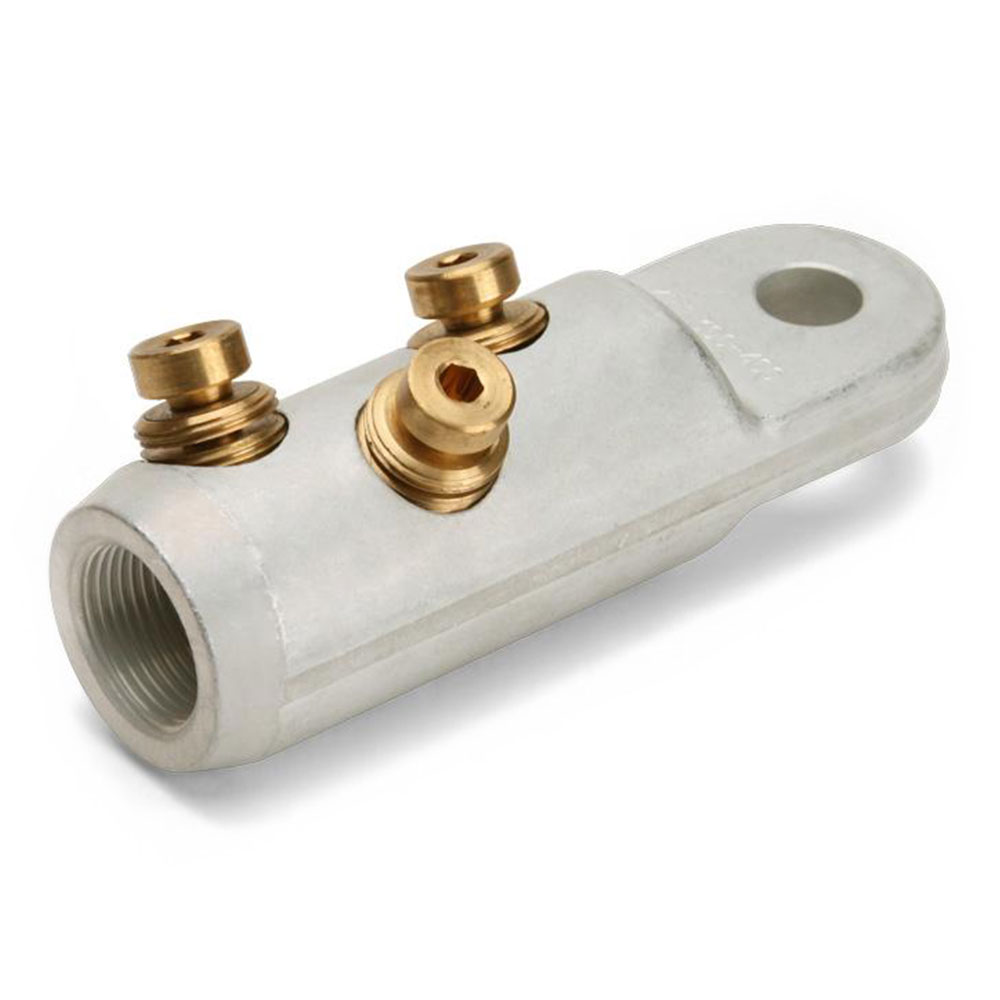

Наконечник болтовой КВТ 3НБЕ-35-300/400 на напряжение до 35 кВ [65836]
Наконечник болтовой КВТ 3НБЕ-35-300/400 [65836] используется для оконцевания кабелей напряжением до 35 кВ.
Особенности:
- Болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
- Материал корпуса: специальный алюминиевый сплав
- Материал болтов: медный сплав
- Центрально-симметричное отверстие под кабельную жилу в корпусе хвостовика способствует равномерному распределению напряженности электрического поля
- Торцевые фаски для сглаживания напряженности электрического поля
- Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большее пятно контакта жилы с корпусом наконечника и тем самым способствует снижению потерь в контактном соединении
Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения.
Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника.
Внутренний шестигранник в головке болта позволяет производить монтаж наконечников в условиях ограниченного пространства.
Лопатка болтовых наконечников «КВТ» расположена центрально-симметрично относительно оси болтового наконечника.
Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения.
На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя.
Диапазоны применения болтовых наконечников совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт.
Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб.
Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт.
- Сечение
- 300/ 400 мм²
- Рабочее напряжение
- до 35 кВ
- Материал
- алюминиевый и медный сплав
- Изоляция
- нет
- Способ монтажа
- на болты
