Создание любой современной инженерной сети начинается с проектирования и профессионального подбора комплектующих, где ключевую роль играет наличие информации об используемых компонентах. Поэтому, маркировка кабеля и проводов – это не формальная надпись на оболочке, а возможность получить данные о конструкции, материале жил, типе изоляции и области применения. По буквенно-цифровому коду определяется марка кабеля, его сечение, назначение и допустимые условия эксплуатации. Правильная расшифровка обозначений упрощает выбор под конкретную задачу – от прокладывания бытовой электропроводки в квартире до промышленной кабельной линии.

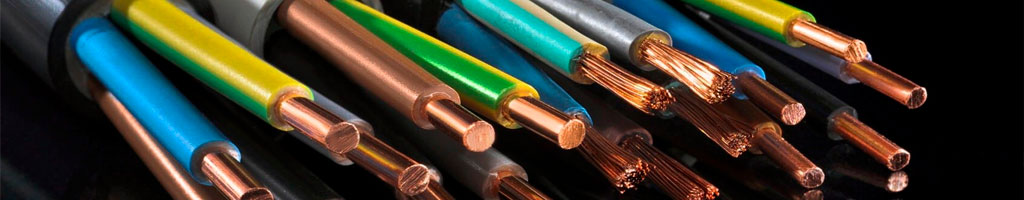

Введение в маркировку кабелей и проводов

Любой электрический кабель или провод маркируется согласно действующим стандартам. Маркировка наносится на оболочку изделия или указывается в технической документации и содержит буквенный и цифровой код. Каждая буква и цифра в наименовании отражает конкретную характеристику: материал жилы (например, медный или алюминиевый проводник), тип изоляции, наличие брони, экран, количество жил и их сечение.

Основные способы, которыми может маркироваться продукция:

• заводская маркировка на оболочке – наносится методом тиснения или печати через каждые 0,5–1 м;
• бирки и кабельные маркеры – применяются при монтаже и нумерации линий в распределительных устройствах;
• цветовая идентификация жил – используется в системах с рабочим напряжением до 1 кВ, что упрощает монтаж и подключение
кабелей;
• термоусадочные трубки с печатью – актуальны для шкафов управления и сложных электрических схем.

В проектной документации дополнительно указывается полное обозначение кабеля, включая номинальное напряжение (например, 0,66 или 1 кВ), климатическое исполнение и стандарт изготовления. Такая система маркировки позволяет унифицировать выбор проводов для подачи электрического питания, связи и управления оборудованием и электрическими установками.

В таблице приведён пример структуры условного обозначения:

Таким образом, информирование о марках проводов и кабелей реализуется по единой логике, что упрощает их идентификацию на складах во время отгрузки клиенту и на объекте в процессе монтажных работ.

Почему важно понимать маркировку?

Для специалиста по монтажу или проектированию информация о том, как обозначается та или иная марка – это вопрос безопасности и ресурса линии. Неправильно выбранный кабель может не выдержать токовой нагрузки, перегреться или не соответствовать условиям эксплуатации (например, прокладывание на улице или во влажных помещениях).

Понимание структуры маркировки кабеля позволяет:

• корректно подобрать изделие по току и условиям прокладки;
• определить допустимое напряжение и тип изоляции;
• отличить одножильный кабель от многожильного;
• учесть необходимость экранирования или защиты от механических воздействий;
• исключить ошибки при подключении оборудования.

Для инженера-проектировщика умение быстро делать расшифровку маркировки сокращает время подбора необходимой марки проводов и кабелей, снижает риск несоответствия проекту. Для монтажника – это инструмент контроля при прокладывании электрических линий и подключении оборудования. Для службы эксплуатации – это возможность быстро определить назначение линии без вскрытия трассы.

На практике это особенно важно в распределительных щитах, где может быть десятки кабельных линий различного типа: силовые, контрольные, установочные монтажные. Чёткая нумерация и корректная отметка на оболочке позволяют избежать путаницы при обслуживании и модернизации системы.

Грамотное понимание того, что означает каждая буква и каждая цифра в обозначении – это основа безопасной и долговечной работы любой электрической линии и подключённого к ней оборудования, техники, систем освещения, прочее.

Основные виды кабелей и проводов

В профессиональной среде термины «кабель» и «провод» не являются взаимозаменяемыми, так как за ними стоят разные конструктивные решения и стандарты безопасности. Выбор конкретного вида зависит от расчётной нагрузки, способа прокладки и особенностей внешней среды. Чтобы правильно читать проектную документацию, необходимо понимать, какая классификация применяется к токопроводящим изделиям. В таблице ниже приведены базовые отличия, которые определяют назначение каждой группы.

Провод

Провод – это один или несколько изолированных проводников без общей защитной оболочки либо с облегчённой оболочкой. Чаще всего применяется для внутренней проводки в доме или квартире, в распределительных коробках и щитах. Может быть одножильный или многопроволочный. Основные преимущества: простота монтажа, небольшой диаметр и удобство прокладки в кабельном канале. Типовое сечение – от 0,75 до 16 мм² для бытовых сетей.

Кабель

Кабель – это конструкция из одной или нескольких изолированных жил, заключённых в общую защитную оболочку, иногда с экраном или бронёй. Может быть силовой, контрольный или высоковольтный для передачи электроэнергии и сигналов с напряжением 0,66-10 кВ и выше. Подходит для прокладки в земле, на улице, в лотках и по стенам. За счёт многослойной изоляции и механической защиты отличается повышенной надёжностью и долговечностью.

Шнур

Шнур – гибкий многожильный электропровод, рассчитанный на частые изгибы. Применяется для подключения переносного оборудования, бытовых приборов, систем ТВ и систем маломощного питания. Как правило, имеет круглый или плоский профиль и многожильный медный проводник небольшого сечения – от 0,5 до 2,5 мм². Его преимущество – высокая гибкость и устойчивость к динамическим нагрузкам при эксплуатации.

Расшифровка маркировки кабелей и проводов

Расшифровка условного обозначения позволяет определить их конструкцию, характеристики и условия эксплуатации. Стандартная маркировка проводов и кабелей строится по принципу последовательного указания материала жил, типа изоляции, конструкции оболочки, количества жил и их сечения, а также дополнительных свойств. Чтобы корректно читать такую информацию, важно понимать логику формирования маркировочной надписи и значение каждого элемента.

Материал жилы

Токопроводящая жила может быть из меди или алюминия. Медный проводник отличается высокой проводимостью (до 56-58 МСм/м), устойчивостью к многократным изгибам и применяется в ответственных линиях, в том числе для ввода в здание. Алюминиевый вариант легче и дешевле, используется в распределительных сетях и на протяжённых трассах. В обозначении кабеля отсутствие буквы в начале чаще всего означает медь, а наличие «А» указывает на алюминий.

Тип изоляции и оболочки

Материал изоляции определяет температурный режим и область применения. Наиболее распространены ПВХ (до +70ºC), сшитый полиэтилен (до +90ºC), резина и безгалогенные компаунды. В буквенном индексе это обозначают соответствующими символами, например:

• «В» – поливинилхлорид (пластикат или винил);
• «П» – полиэтилен;
• «Р» – резина;
• «Г» – отсутствие защитного покрова (изделие «голое»).

Для линий с повышенными требованиями применяются кабели со специальными металлическими экранами. Это позволяет экранировать электромагнитные помехи в системах управления и связи.

Климатические условия

Эксплуатация может осуществляться внутри помещений, на улице, в земле или в кабельных сооружениях. Температурный диапазон обычно составляет от −50°С до +50°С, для специальных исполнений может быть и шире. Поэтому в обозначении могут присутствовать дополнительные индексы, указывающие на исполнение для холодного климата или повышенной влажности. Это особенно важно при прокладке по фасадам и в неотапливаемых зонах.

Примеры расшифровки маркировки

Рассмотрим два примера.

• АВВГ 4×50. Первая буква «А» означает алюминиевую жилу. Далее «ВВ» – ПВХ-изоляция жил и оболочки. «Г» – отсутствие брони. 4×50 – четыре жилы с сечением по 50 мм². Это типичный силовой кабель для стационарной прокладки.
• ПВС 3×2,5. «П» – провод, «В» – виниловая изоляция, «С» – соединительный. 3×2,5 – три медные гибкие жилы по 2,5 мм². Используется для подключения оборудования к сети 220 В. Одна жила задействуется, как фаза, вторая – ноль, а третья играет роль защитного заземления.

Такая система обозначений позволяет быстро определить конструкцию изделия, расскажет об их назначении и эксплуатационных ограничениях.

Популярные маркировки и их значения

В профессиональной практике часто используются дополнительные индексы, уточняющие свойства изделия. Такая маркировка позволяет получить сведения о пожарной безопасности, токсичности дыма и поведении провода при горении. Для проектировщика и монтажника эти параметры критичны – они непосредственно влияют на то, какой кабель будет выбран для создания электрических сетей в общественных зданиях, на производственных объектах и в жилых комплексах.

Маркировка LS, HF, FR, LTx

Индексы LS, HF, FR, LTx указывают на специальные свойства изоляции и оболочки.

• LS (Low Smoke) – означает низкое дымовыделение при горении. Применяется в местах массового пребывания людей.
• HF (Halogen Free) – отсутствие галогенов в составе оболочки, снижает активность продуктов горения.
• FR (Fire Resistant) – огнестойкое исполнение, сохраняет работоспособность линии до 180 минут при пожаре.
• LTx – низкая токсичность дыма.

Такие решения востребованы в системах противопожарной защиты, вентиляции, управления инженерным оборудованием и эвакуационным освещением.

Расшифровка силового кабеля ВВГ

Классический силовой электрокабель ВВГ широко применяется в стационарных сетях до 1 кВ. Первая «В» означает ПВХ-изоляцию жил, вторая «В» –ПВХ-оболочку. «Г» – отсутствие брони, то есть изделие предназначено для прокладки и использования в условиях без значительных механических нагрузок.

Из ВВГ делают вводный элемент в здание, его используют в качестве внутренней электропроводки на разных объектах, а также для подключения распределительных щитов и оборудования. Дополнительно может выпускаться в исполнениях ВВГнг, ВВГнг-LS, что отражает требования по нераспространению горения. Выбор конкретной модификации определяется условиями прокладки и требованиями нормативных документов.

Правила маркировки кабельных линий

Профессиональный монтаж подразумевает, что каждая кабельная трасса должна быть идентифицирована на всем её протяжении – это строгое правило эксплуатации, закреплённое в ПТЭЭП и ПУЭ. Согласно нормативам, любая линия маркируется в начале и в конце, а также в местах прохода через стены, перекрытия и на поворотах трассы. Такая система позволяет любому специалисту быстро читать топологию сети, не прибегая к вскрытию коробов или кабель-каналов.

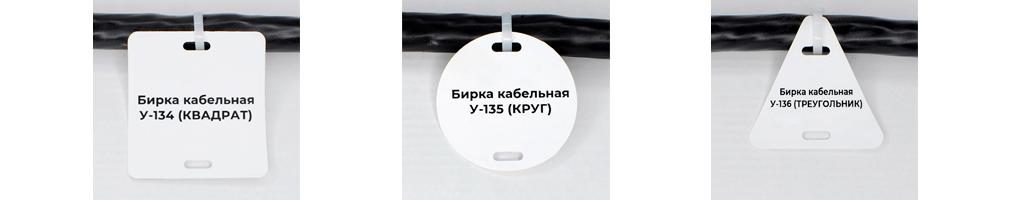

На практике правильный подход к идентификации включает использование специальных бирок. Их форма строго регламентирована и зависит от напряжения сети:

• квадратные бирки – используются для линий напряжением до 1000 В;
• круглые бирки – предназначены для того, чтобы маркировать высоковольтный кабель (свыше 1000 В);
• треугольные бирки – применяются для контрольных цепей и кабелей управления.

На самой бирке обязательно должна присутствовать отметка, содержащая номер линии по плану, наименование (марку) проводника, рабочее напряжение и количество жил с их сечением. Если объект – это крупный производственный цех или современный дом, то вся нумерация должна дублироваться в исполнительной документации. Качественно сделанная маркировка – это залог того, что при аварии или модернизации электрик сможет оперативно восстановить электроснабжение, точно определив для каких целей используются те или иные проводы.

Например, в проекте линия может обозначаться как Эл-5 – резервное питание вентиляции или Эл-3 – вводный кабель питания щита АВР. Зная эти нюансы, монтажник быстро определит для чего используется кабель, что существенно упростит и ускорит ремонт или модернизацию электрических линий.

Специальные обозначения и требования

Помимо базовых параметров, существуют специфические индексы, которые крайне важно учитывать при проектировании систем, где требуется защита от помех или механических повреждений. Например, если система включает в себя чувствительное цифровое оборудование или каналы связи, кабель обязательно должен быть экранирован. В маркировке это отображается буквой «Э», что означает наличие фольгированной или медной оплётки, защищающей сигнал от электромагнитных наводок.

Также к специальным требованиям относится цветовая идентификация жил, которая является международным стандартом безопасности:

• жёлто-зелёный – защитное заземление (PE);
• синий (голубой) – нулевой рабочий проводник (N);
• коричневый, чёрный, серый – фазные проводники (L1, L2, L3).

Любая марка кабеля должна соответствовать ГОСТ или ТУ производителя, что подтверждается соответствующим сертификатом. Каждая буква в коде и каждая нанесённая цифра должны оставаться чёткими и разборчивыми. Требования к стойкости надписей достаточно жёсткие: маркировка не должна стираться при воздействии влаги, масел или низких температур, что особенно важно, когда монтажные работы проводятся на открытом воздухе.
